電液推桿

DYT型系列新型電動液壓推桿（簡稱電液推桿、推桿）是本廠生產的國家專利產品。該產品適用于需要往復推、拉直線（或往復旋轉一定角度）運動，也可用于需上升、下降或夾緊工作物的場所，并可進行遠距離高空及危險地區的集中或程序控制。廣泛應用于冶金、煤炭、電力、機械、糧食、水泥、化工、水利、運輸?shù)炔块T(mén)，是通用的動力源。該產品與電動液桿、氣缸、液壓缸相比、具有如下優點：

1、可以帶負荷啟動，而電動推桿很困難。

2、具有超負荷保護能力，不會損壞電機和機件。

3、同一臺電液推桿其推、拉力可無級調節，因而驅動力范圍廣，這是電動推桿和氣缸所無法實現的。

4、在推力和速度相同的情況下，消耗的電能遠少于電動推桿。

5、采用全液壓傳動，動作靈敏、運行平穩，能有效緩沖外來的沖擊力，行程控制準確，而氣缸和電動推桿是做不到的。

6、采用機、電、液一體化全封閉結構，工作油路循環于無壓的封閉鋼筒里，體積小、不漏油，便于安裝、維修。在惡劣 的工作環境下，不吸塵，不進水，內部不銹蝕，使用壽命比氣缸和電動推桿長久。

7、投資小，氣缸需建空礦站，液壓缸需要液壓站，而電液推桿不需任何附屬設備。

工作原理

1、電液推桿是一種機電液一體化的新型柔性傳動機構，它以執行機構（油缸）、控制機構（液壓控制閥組）和壓力源（油泵、電機等）組成，根據現場空間位置的大小電液推桿主要有四種結構形式（見下圖）。電動機、油泵、液壓控制閥和液壓缸可裝在同一軸線上，也可按需要裝置在不同的軸線上。接通電動機電源，通過控制電動機正反轉，使雙向油泵輸出壓力油，經液壓控制閥送至油缸，實現油缸活塞桿的往復運動。

2、液壓控制閥組主要由溢流閥、液控單向閥等組成，也可以根據電液推桿的工作特性，設計不同功能的油路組合閥，滿足其工作要求。一般有推出自鎖、拉回自鎖和推拉都自鎖；整體推桿有水平使用、向上使用、向下使用等。

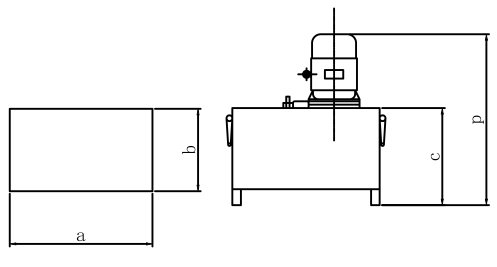

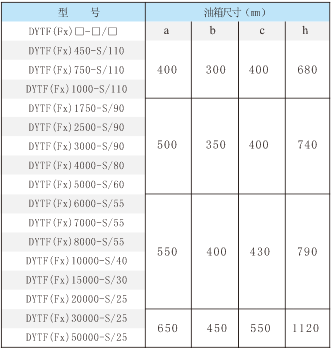

DYTF(DYTFX)型分離式電液推桿

配備說明

a、電液推桿配套電機功率不大于4kW時，油箱體帶有搬運手提把手，無油箱清洗口；當配套功率大干4kW時，油箱帶有起吊環，有油箱清洗口。

b、高壓油管可根據用戶實際需要配備（本廠配套限定2米)

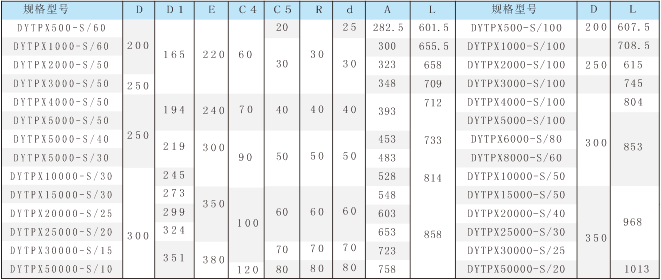

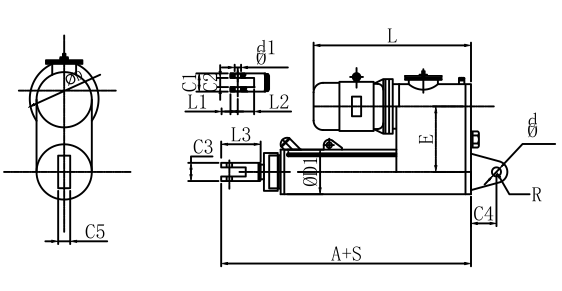

DYTPX型整體平行懸掛式電液推桿

注：

1、圖中S為推桿行程，行程優選系列： 300/500/800/門1000/門1 500/2000(mm 1.

2、圖中A+S值，用戶可以自己確定。

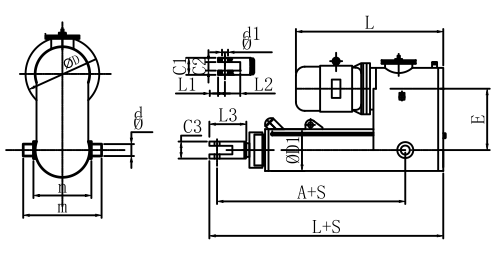

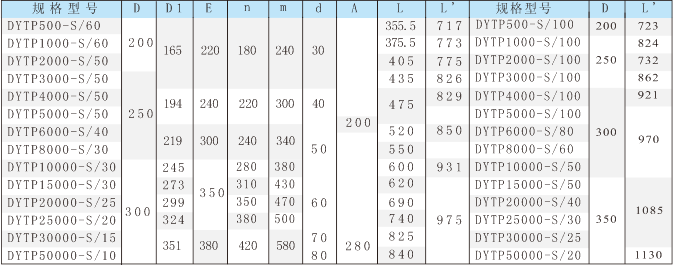

DYTP型整體平行擺動式電液推桿

注：

1、圖中S為推桿行程，行程優選系列：300/500/800/門1000/門1 500/2000(mm 1.

2、圖中A+S值，用戶可以自己確定。

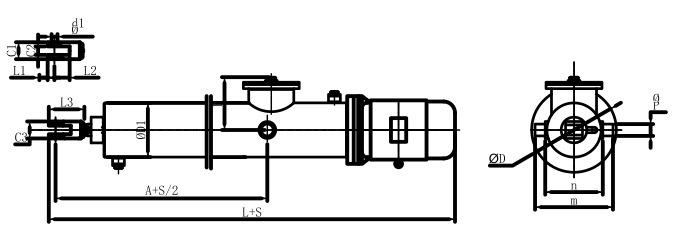

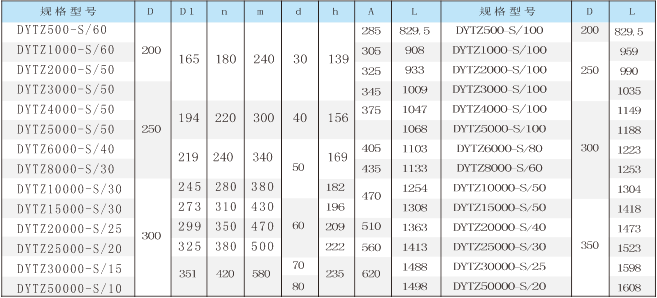

DYTZ型整體直式電液推桿

注：

1、圖中S為推桿行程，行程優選系列：300/500/800/1000/1500/2000(mm)，

2、圖中A+S值，用戶可以自己確定。
