HMC脈沖單機除塵器

一、概述

HMC型脈沖單機除塵器是我公司消化吸收國內外同類產品經改進后設計而成的小型袋式除塵器.除塵器采用脈沖噴吹的清灰方式,具有清灰效果好、凈化效率高、處理風量大、濾袋壽命長、維修工作量小、運行安全可靠的優點。廣泛應用于冶金、建材、機械、化工、礦山等各種工礦企業非纖維性工業粉塵的除塵凈化與物料回收。

本系列除塵器共有六個規格，每種規格又可分為標準帶灰斗A型和敞開法蘭（無灰斗）B型二種。其結構主要由過濾室、濾袋、凈化室、灰斗、翻板閥、脈沖噴吹清灰裝置、電控柜等組成，箱體全部 采用焊接結構。檢修門用泡沫膠條密封,保證除塵器密不漏風。

該產品有六種規格，過濾面積從24—84m2，處理風量從1500m3/h—9000m3/h，按用戶實際需要，也可專門設計。

二、構造結構特點

除塵器本體由殼體、濾袋總成、噴吹清灰裝置、排灰裝置四個部分組成。

殼體部分由上箱體、中箱體、灰斗、進出風口組成。

濾袋總成由濾袋、濾袋框架等組成。

噴吹清灰裝置由氣包、噴吹管、脈沖閥、電磁控制閥、電控儀等組成。

排灰裝置由電機、減速器、螺旋輸灰機、星形卸料閥組成。

脈沖閥I型采用直角脈沖閥，II型采用直通脈沖閥，減少了脈沖閥自身的阻力，是一種較理想的脈沖噴吹形式。

三、工作原理

HMC型除塵器的進風口設在灰斗上，當含塵氣體從進風口進入灰斗后首先碰上進風管端部的擋板，由于慣性作用，使氣體中粗顆粒粉塵直接進入灰斗，起到預收塵的作用。進入灰斗的氣流隨后折而向上通過內部裝有金屬骨架的濾袋，粉塵被收集在濾袋的外表面，凈化后的氣體進入濾袋室上部的清潔室，匯集到出風管排出。室內收塵袋分為若干排，按照給定的時間間隔對每排收塵袋進行清灰。當脈沖閥開啟時，即向濾袋內噴入高壓空氣，以清除濾袋表面上的粉塵。各排濾袋的脈沖噴吹寬度和清灰周期，由專用的清灰程序控制器自動連續控制。除塵器的構造和工作原理參見附圖。

含塵氣體由灰斗（或下部敞開式法蘭）進入過濾室，較粗顆粒直接落入灰斗或灰倉。

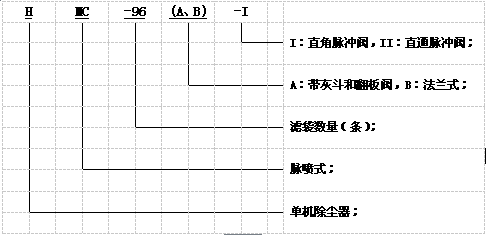

四、型號說明

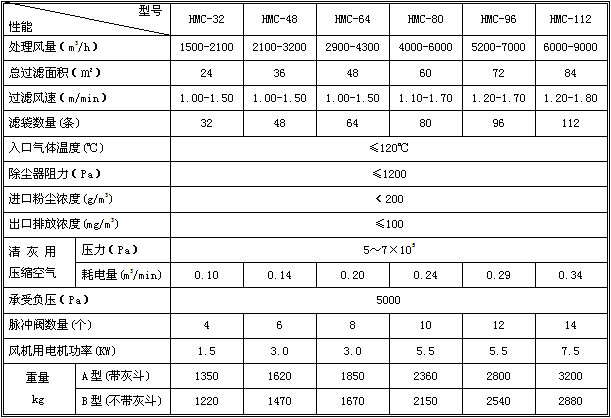

五、主要技術性能參數

六、安裝要求

1.箱體與灰斗由定位螺栓鎖緊、整平，現場焊接，焊后不得漏氣（A型）；B型直接安裝在揚塵點上。

2.氣包脈沖閥與連接管之間不得漏氣；

3.濾袋安裝

首先打一上蓋板，拆下噴吹管，手拿濾袋上口，將，布袋上口的凹形卡圈緊貼嵌在花板孔中，松開手，濾袋緊扣在花板上，再檢查袋口與花板孔的密封性；然后把濾袋骨架插入濾袋中；最后安裝噴氣管，使噴氣孔對準濾袋口中心，固定噴氣管上的螺母，蓋好上蓋板。

七、維護管理要求

1.制訂維護管理值班制度，值班人員要記錄運行情況。經常檢查電控清灰裝置運轉是否正常，必要時調整清灰時間，以保證清灰效率。

2.定期檢查壓縮空氣系統運行是否正常，氣源壓力是否穩定，是否符合要求。

3.隨時觀察煙塵的排放濃度，如發現冒灰，應及時檢查濾袋破損情況和過濾室密封情況，堵塞漏氣孔隙，補袋或換新袋。

4.除塵器停機前，應對濾袋清灰一次，清除袋上積灰。

八、訂貨要求

1、訂貨時,客戶請寫清楚規格、型號，最好同時提供粉塵治理點的工況參數，便于更好地為客戶服務。

2、如客戶委托我公司選型設計，應在合同中注明，具體事宜與我公司營銷部聯系。

3、設備供應范圍：

a.主機設備： 以進出口法蘭為界，下部以灰斗卸灰法蘭為界，氣路部分以分氣箱進氣口為界；

b.附件設備：定時清灰控制器

c.隨機文件：產品說明書、安裝圖、產品合格證；

d.本公司遵循不斷完善產品性能的原則，對產品規格、性能不斷改進，或許難以及時通知閣下。若技術參數與樣本不符，以隨機技術文件為準

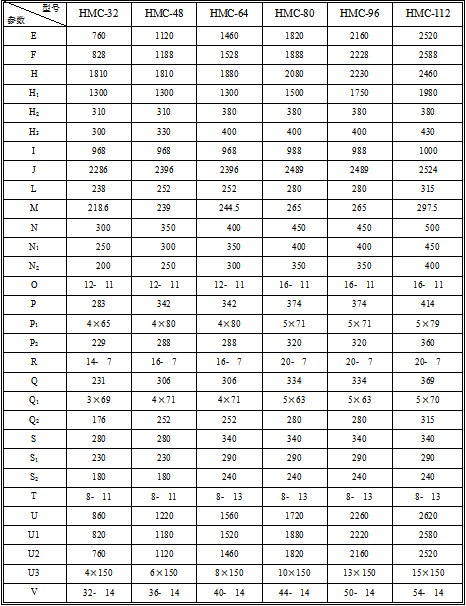

九、外部參數及聯接尺寸

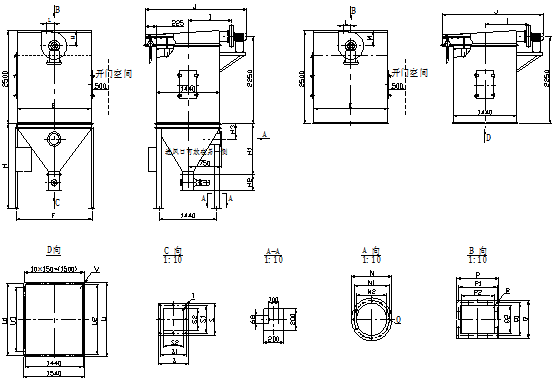

HMC型脈沖單機袋式除塵器外形圖<
